雷蒙機的分級機主要構件介紹

　　雷蒙機的分級機主要構件是由變頻電機驅動的籠式轉子，籠式轉子是安裝在雷蒙機機頂殼底部，籠式轉子的上端連通機頂殼的出粉口的，為防止跑粗，籠式轉子的上端側面是被機頂殼向下的粉體防粗環罩蓋住，籠式轉子的側面布置垂直狀細粉主葉片，細粉主葉片是由轉子內的上、下法蘭盤支撐，細粉主葉片的上端穿過上法蘭盤后置于機頂殼的粉體防粗環罩內，為了防止粗粉從粉體防粗環罩與細粉主葉片之間的縫隙中進入轉子內，在制造上應該保證加工和安裝精度。

　　實際運作中，加工與安裝精度還不能確保對粗粉的阻擋，因而是必須加大變頻電機的轉速，以轉子的高轉速來防止粗粉進入成品的，為此我們?cè)黾恿朔旨?jí)機的能耗，降低了成品的產量。目前，針對這一問題的解決辦法是在機頂殼上設置對準粗粉通道的防漏風口，引入高壓氣源以氣封的方式防止跑粗，達到提高產品質量的目的，但這種做法增加了分級機結構的復雜程度，且另增設空壓機高壓氣源，又增添了新的能耗，且空壓機的成本和維修費用都較局。

　　我公司生產的雷蒙機配套的粉末分級機，解決了現有雷蒙機的分級機存在能耗高，分級質量差，成本高的問題。

　　與雷蒙機配套的粉末分級機包括安裝于機頂殼(10)出粉口的籠式轉子;籠式轉子頂部的防粗小葉片(2)與機頂殼(10)下方出粉口底部的粉體防粗環罩(1)配合，防粗小葉片(2)下方由上法蘭盤(4)支撐，籠式轉子下部的細粉主葉片(5)設置于上、下法蘭盤(4,6)之間;粉體防粗環罩(1)與防粗小葉片(2)的配合環面呈開口向下擴大的錐形，所述錐形的錐度在35度一55度之間。優選的是:所述錐形的錐度在40度一50度之間。

　　該雷蒙機用超細分級機采取提高轉子與機頂殼粉體防粗環罩間隙中反向風壓的特殊結構，使粗粉從轉子與粉體防粗環罩的間隙進入轉子內時，必定受到極大的風壓阻力，從而阻擋粗粉進入，達到防粗效果。與傳統雷蒙機用超細分級機相比，本實用新型轉子轉速為最低，而分級出的產品精度很高，節約了能量，提高了產量，同時制造精度要求不是很高，結構簡單。

　　圖中符號說明:1、粉體防粗環罩;2、防粗小葉片;3、轉動軸;4、上法蘭盤;5、細粉主葉片;6、下法蘭盤;7、外凸環;8,凹環槽;9、導風圓錐殼;10、機頂殼。

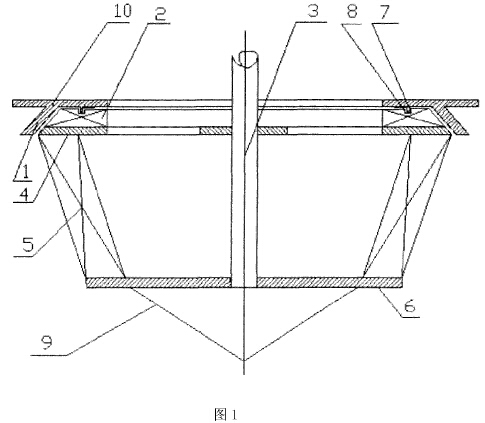

　　如圖1所示，與雷蒙機配套的粉末分級機，包括安裝于機頂殼(10)出粉口的籠式轉子;籠式轉子頂部的防粗小葉片(2)與機頂殼(10)下方出粉口底部的粉體防粗環罩(1)配合，防粗小葉片(2)下方由上法蘭盤(4)支撐，籠式轉子下部的細粉主葉片(5)設置于上、下法蘭盤(4,6)之間;粉體防粗環罩(1)與防粗小葉片(2)的配合環面呈開口向下擴大的錐形，所述錐形的錐度在45度之間。
